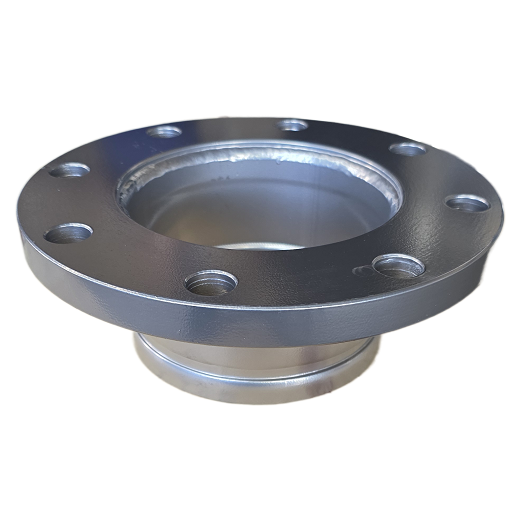

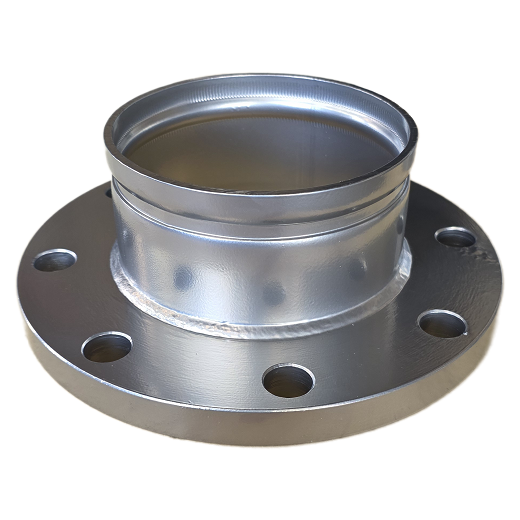

프랜지 아답터 니플 SPP/SGP/SPPG 홈 피팅

강관 홈 피팅 (에폭시 코팅)

50% 10,000원

상품 선택옵션 1 개, 추가옵션 0 개

제조사 창주성존관업설비유한공사
원산지 중국
브랜드 창주성존관업설비유한공사
모델 플랜지 아답타 홈 피팅
시중가격 20,000원
판매가격 10,000원
0점
배송비결제 주문시 결제

선택옵션

관련상품

등록된 관련상품이 없습니다.

상품 상세설명

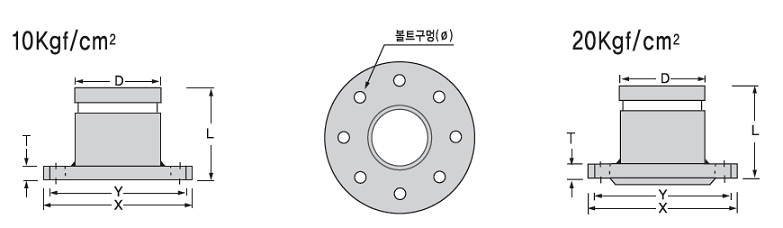

                                            프랜지 아답터 니플

                                          (Flange Adapter Nipple)


10 Kgf/cm2 　 　 　 　 　 　 　 　

규격
(A)		 X
(mm)		 Y
(mm)		 T
(mm)		 볼트구멍 T
(mm)		 L
(mm)		 중량
(Kg)
직경 ( Ø ) 홀갯수(ea)
50 155 120 16 19 4 60.5 80 2.4
65 175 140 18 19 4 76.3 85 3.9
80 185 150 18 19 8 89.1 85 4.6
100 210 175 18 19 8 114.3 90 7.3
125 250 210 20 23 8 139.8 95 8.2
150 280 240 22 23 8 165.2 100 11.7
200 330 290 22 23 12 216.3 115 18.8
250 400 355 24 25 12 267.4 120 27.1
300 445 400 24 25 16 318.5 120 40.0
350 490 445 26 25 16 355.6 190 -
400 560 210 28 27 16 406.4 220 -
450 620 565 30 27 20 457.2 225 -
500 675 620 30 27 20 508.0 260 -
550 745 680 32 33 20 558.5 280 -
600 795 730 32 33 24 609.6 285 -
　 　 　 　 　 　 　 　 　
20 Kgf/cm2 　 　 　 　 　 　 　 　
규격
(A)		 X
(mm)		 Y
(mm)		 T
(mm)		 볼트구멍 T
(mm)		 L
(mm)		 중량
(Kg)
직경 ( Ø ) 홀갯수(ea)
50 155 120 18 19 8 60.5 80 3.2
65 175 140 20 19 8 76.3 85 4.7
80 200 160 22 23 8 89.1 85 6.6
100 225 185 24 23 8 114.3 90 11.1
125 270 225 26 25 8 139.8 95 14.7
150 305 260 28 25 12 165.2 100 19.7
200 350 305 30 25 12 216.3 115 31.9
250 430 380 34 27 12 267.4 120 45.7
300 480 430 36 27 16 318.5 120 66.3
350 540 480 40 33 16 355.6 190 -
400 605 540 46 33 16 406.4 220 -
450 675 605 48 33 20 457.2 225 -
500 730 660 50 33 20 508.0 260 -
550 795 720 52 39 20 558.5 280 -
600 845 770 54 39 24 609.6 285 -

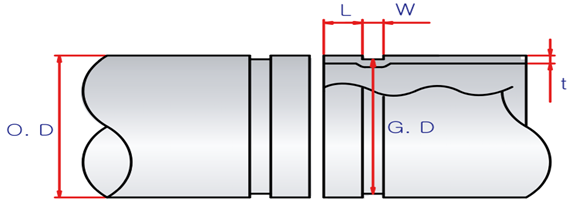

                        홈가공 치수표 ( GROOVE FITTINGS )




단위 : mm
규격
(A)		 파이프 외경(OD) 고무 삽입부(L) 홈너비(W) 홈외경(G.D) 홈깊이 관단
최대경  		 규격
(A)
기준치 최대 최소 기준치 최대 최소 기준치 최대 최소 기준 최소
25 34.0 34.5 33.5 15.88 16.67 15.09 7.14 7.93 6.35 30.80 29.80 1.60 36.0 25
32 42.7 43.2 42.2 15.88 16.67 15.09 7.14 7.93 6.35 38.99 38.61 1.86 45.0 32
40 48.6 49.1 48.1 15.88 16.67 15.09 7.14 7.93 6.35 45.09 44.70 1.76 51.1 40
50 60.5 61.0 60.0 15.88 16.67 15.09 8.74 9.53 7.92 57.15 56.77 1.68 63.0 50
65 76.3 77.0 75.6 15.88 16.67 15.09 8.74 9.53 7.92 72.26 71.80 2.02 78.7 65
80 89.1 89.9 88.3 15.88 16.67 15.09 8.74 9.53 7.92 84.94 84.48 2.08 91.4 80
100 114.3 115.1 113.5 15.88 16.67 15.09 8.74 9.53 7.92 110.08 109.57 2.11 116.8 100
125 139.8 140.6 139.0 15.88 16.67 15.09 8.74 9.53 7.92 135.48 134.97 2.16 142.2 125
150 165.2 166.0 164.4 15.88 16.67 15.09 8.74 9.53 7.92 160.78 160.22 2.21 167.6 150
200 216.3 217.3 215.3 19.05 19.84 18.26 11.91 12.70 11.12 211.61 210.96 2.35 220.7 200
250 267.4 268.7 266.1 19.05 19.84 18.26 11.91 12.70 11.12 262.60 261.61 2.40 271.8 250
300 318.5 320.0 317.0 19.05 19.84 18.26 11.91 12.70 11.12 312.90 312.14 2.80 322.8 300
350 355.6 357.1 354.1 23.83 24.62 23.04 11.91 12.70 11.12 350.04 349.28 2.78 359.0 350
400 406.4 407.9 404.9 23.83 24.62 23.04 11.91 12.70 11.12 400.84 400.08 2.78 410.0 400
450 457.2 458.7 455.7 25.40 26.19 24.61 11.91 12.70 11.12 451.64 450.88 2.78 461.0 450
500 508.0 509.5 506.5 25.40 26.19 24.61 11.91 12.70 11.12 502.44 501.68 2.78 512.0 500
550 558.8 560.3 557.3 25.40 26.19 24.61 12.70 13.49 11.91 550.06 549.30 4.37 563.9 550
600 609.6 611.1 608.1 25.40 26.19 24.61 12.70 13.49 11.91 600.86 600.10 4.37 614.0 600




상품 정보 고시

품명 플랜지 아답타 SPP.SGP/SPPG 홈 F/A
모델명 GF/A
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 UL
제조국 또는 원산지 중국
제조자 창주성존관업설비유한공사
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 한국 (문진학 대표) 연락처 (한국) : 010-8831-4786
