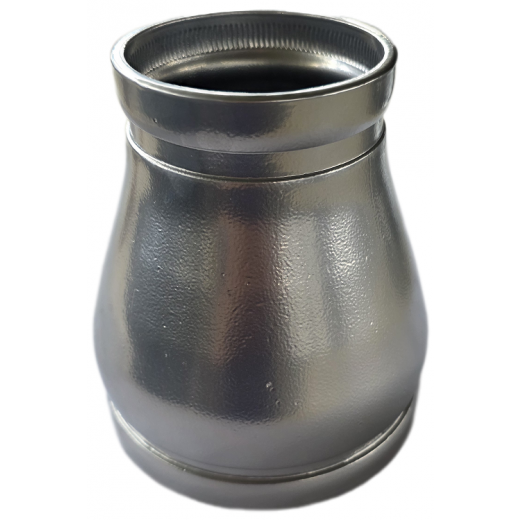

동심레두샤 SPP/SGP/SPPG 홈 피팅

강관 홈 피팅 (에폭시 코팅)

50% 10,000원

상품 선택옵션 1 개, 추가옵션 0 개

제조사 창주성존관업설비유한공사
원산지 중국
브랜드 창주성존관업설비유한공사
모델 동심레두샤 홈 피팅
시중가격 20,000원
판매가격 10,000원
0점
배송비결제 주문시 결제

선택옵션

관련상품

등록된 관련상품이 없습니다.

상품 상세설명

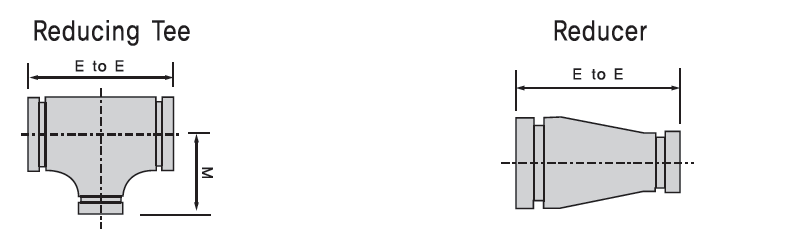

                                            탄소강관 그루브 피팅

                         (SPP/Sch40 Carbon Steel Grooved Fittings)




규격
(A)		 이경티 동심 리듀서
E to E
mm		 M
mm		 중량(SPP)
Kg		 중량(Sch40)
Kg		 E to E
mm		 중량(SPP)
Kg		 중량(Sch40)
Kg
65x50 185.0 86.8 1.5 1.7 110.0 0.60 1.1
80x50 200.0 95.4 1.6 2.0 110.0 0.66 1.5
80x65 200.0 95.4 1.8 2.1 110.0 0.73 1.7
100x50 230.0 110.8 2.6 3.5 125.0 0.97 1.9
100x65 230.0 110.8 2.8 3.7 125.0 1.04 2.2
100x80 230.0 110.8 2.9 3.8 125.0 1.10 2.3
125x65 264.0 132.0 3.3 5.7 150.0 1.50 3.4
125x80 264.0 132.0 4.1 5.8 150.0 1.58 3.6
125x100 264.0 132.0 4.3 6.1 150.0 1.74 4.0
150x80 302.0 151.0 5.6 8.5 170.0 2.18 4.3
150x100 302.0 151.0 6.2 8.7 170.0 2.36 5.4
150x125 302.0 151.0 6.5 9.1 170.0 2.55 5.9
200x100 370.0 185.0 10.4 15.8 190.0 3.67 7.4
200x125 370.0 185.0 11.5 16.1 190.0 3.87 7.9
200x150 370.0 185.0 11.9 16.6 190.0 4.17 8.4
250x125 436.0 212.0 17.2 25.7 220.0 6.06 12.2
250x150 436.0 218.0 19.5 27.2 220.0 6.32 12.9
250x200 436.0 218.0 20.4 28.5 220.0 6.87 14.1
300x125 508.0 235.0 26.4 39.7 260.0 8.39 18.1
300x150 514.0 242.0 27.2 40.2 260.0 8.69 19.2
300x200 514.0 257.0 29.0 42.5 260.0 9.29 19.5
300x250 514.0 257.0 30.4 45.3 260.0 9.97 19.7
350x250 559.0 270.0 45.5 65.9 330.0 19.70 32.5
350x300 559.0 270.0 43.8 63.0 330.0 21.20 30.2
400x300 609.6 304.8 55.0 90.5 355.6 24.10 43.7
400x350 609.6 304.8 56.5 93.2 355.6 25.90 45.2
450x350 685.8 330.0 79.3 128.0 381.0 29.80 67.0
450x400 685.8 330.0 60.4 132.0 381.0 31.50 52.0
500x400 762.0 370.0 84.8 169.0 508.0 44.70 92.0
500x450 762.0 370.0 94.1 174.0 508.0 47.00 97.4
550x450 838.2 410.0 107.9 - 508.0 49.50 -
550x500 838.2 410.0 105.4 - 508.0 52.10 -
600x500 863.6 431.8 116.9 - 508.0 54.80 -
600x550 863.6 431.8 118.3 - 508.0 57.10 -

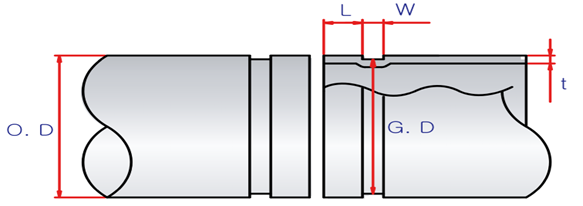

                        홈가공 치수표 ( GROOVE FITTINGS )




단위 : mm
규격
(A)		 파이프 외경(OD) 고무 삽입부(L) 홈너비(W) 홈외경(G.D) 홈깊이 관단
최대경  		 규격
(A)
기준치 최대 최소 기준치 최대 최소 기준치 최대 최소 기준 최소
25 34.0 34.5 33.5 15.88 16.67 15.09 7.14 7.93 6.35 30.80 29.80 1.60 36.0 25
32 42.7 43.2 42.2 15.88 16.67 15.09 7.14 7.93 6.35 38.99 38.61 1.86 45.0 32
40 48.6 49.1 48.1 15.88 16.67 15.09 7.14 7.93 6.35 45.09 44.70 1.76 51.1 40
50 60.5 61.0 60.0 15.88 16.67 15.09 8.74 9.53 7.92 57.15 56.77 1.68 63.0 50
65 76.3 77.0 75.6 15.88 16.67 15.09 8.74 9.53 7.92 72.26 71.80 2.02 78.7 65
80 89.1 89.9 88.3 15.88 16.67 15.09 8.74 9.53 7.92 84.94 84.48 2.08 91.4 80
100 114.3 115.1 113.5 15.88 16.67 15.09 8.74 9.53 7.92 110.08 109.57 2.11 116.8 100
125 139.8 140.6 139.0 15.88 16.67 15.09 8.74 9.53 7.92 135.48 134.97 2.16 142.2 125
150 165.2 166.0 164.4 15.88 16.67 15.09 8.74 9.53 7.92 160.78 160.22 2.21 167.6 150
200 216.3 217.3 215.3 19.05 19.84 18.26 11.91 12.70 11.12 211.61 210.96 2.35 220.7 200
250 267.4 268.7 266.1 19.05 19.84 18.26 11.91 12.70 11.12 262.60 261.61 2.40 271.8 250
300 318.5 320.0 317.0 19.05 19.84 18.26 11.91 12.70 11.12 312.90 312.14 2.80 322.8 300
350 355.6 357.1 354.1 23.83 24.62 23.04 11.91 12.70 11.12 350.04 349.28 2.78 359.0 350
400 406.4 407.9 404.9 23.83 24.62 23.04 11.91 12.70 11.12 400.84 400.08 2.78 410.0 400
450 457.2 458.7 455.7 25.40 26.19 24.61 11.91 12.70 11.12 451.64 450.88 2.78 461.0 450
500 508.0 509.5 506.5 25.40 26.19 24.61 11.91 12.70 11.12 502.44 501.68 2.78 512.0 500
550 558.8 560.3 557.3 25.40 26.19 24.61 12.70 13.49 11.91 550.06 549.30 4.37 563.9 550
600 609.6 611.1 608.1 25.40 26.19 24.61 12.70 13.49 11.91 600.86 600.10 4.37 614.0 600




상품 정보 고시

품명 동심레두샤 SPP.SGP/SPPG 홈 레두샤
모델명 GR
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 UL
제조국 또는 원산지 중국
제조자 창주성존관업설비유한공사
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 한국 (문진학 대표) 연락처 (한국) : 010-8831-4786
