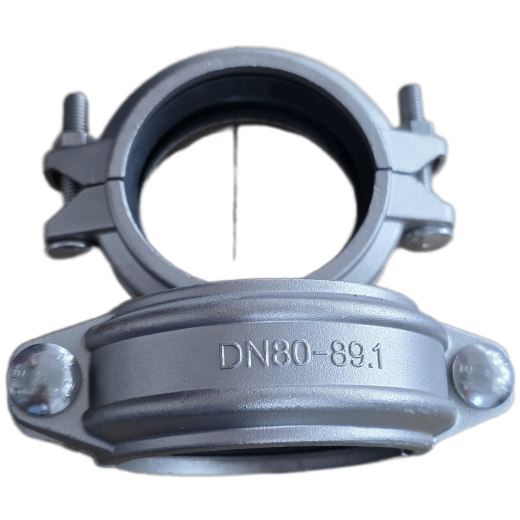

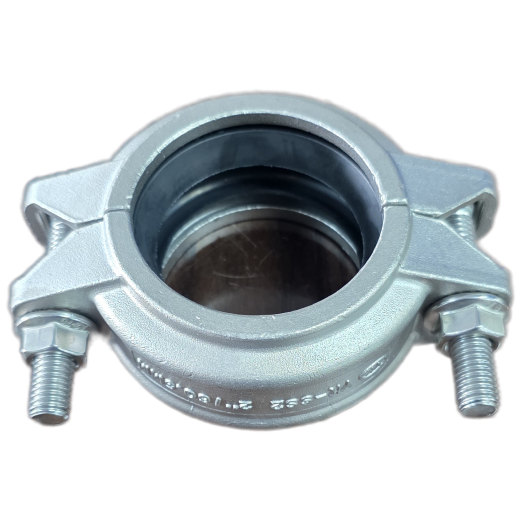

스테인리스 조인트

Stainless Joint
Stainless Joint
고정식 조인트
규격 Nominal Size		파이프 외경 Pipe O.D. (mm)	허용압력 Working Pressure PSI / Mpa		조인트 치수 Dimensions(mm)			볼트싸이즈 Bolt Size	중량 Weight (kg)
규격 Nominal Size		파이프 외경 Pipe O.D. (mm)	허용압력 Working Pressure PSI / Mpa		L	H	W	볼트싸이즈 Bolt Size	중량 Weight (kg)
32	1 1/4	42.7	300	2.07	93.7	56.6	42	M10*50	0.475
40	1 1/2	48.6	300	2.07	109.8	70.5	42	M10*50	0.501
50	2	60.5	300	2.07	119	54	43	M10*60	0.65
65	2 1/2	76.3	300	2.07	135	98	43	M10*60	0.74
80	3	89.1	300	2.07	148	110	49	M10*60	0.80
100	4	114.3	300	2.07	192	142	49	M12*70	1.25
125	5	139.8	300	2.07	216	168	49	M12*70	1.48
150	6	165.2	300	2.07	249	194	51	M16*80	2.3
200	8	216.3	300	2.07	322	248	60	M20*100	4.50

유동식 조인트
규격 Nominal Size (A)		파이프 외경 Pipe O.D. (mm)	허용압력 Working Pressure PSI / Mpa		조인트 치수 Dimensions(mm)			볼트싸이즈 Bolt Size	중량 Weight (kg)
규격 Nominal Size (A)		파이프 외경 Pipe O.D. (mm)	허용압력 Working Pressure PSI / Mpa		L	H	W	볼트싸이즈 Bolt Size	중량 Weight (kg)
32	1 1/4	42.7	300	2.07	93.7	56.6	42	M10*50	0.475
40	1 1/2	48.6	300	2.07	109.8	70.5	42	M10*50	0.501
50	2	60.5	300	2.07	119	54	43	M10*60	0.65
65	2 1/2	76.3	300	2.07	135	98	43	M10*60	0.74
80	3	89.1	300	2.07	148	110	49	M10*60	0.80
100	4	114.3	300	2.07	192	142	49	M12*70	1.25
125	5	139.8	300	2.07	216	168	49	M12*70	1.48
150	6	165.2	300	2.07	249	194	51	M16*80	2.3
200	8	216.3	300	2.07	322	248	60	M20*100	4.50

품명	KS/JIS 스테인리스 조인트 고정식
모델명	KS/JIS 스테인리스 조인트 고정식
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항	UL
제조국 또는 원산지	중국
제조자	창주성존관업설비유한공사
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호	한국 (문진학 대표) 연락처 (한국) : 010-8831-4786
