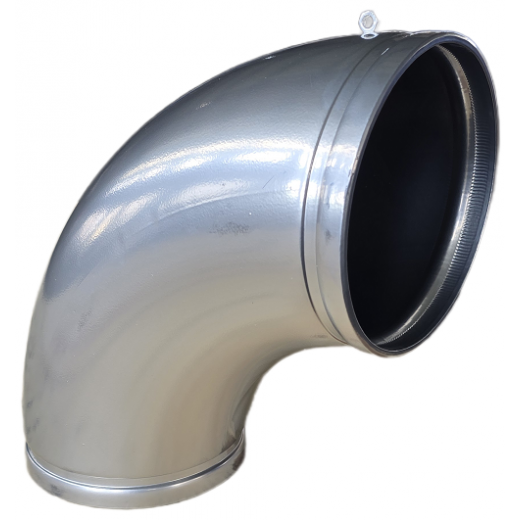

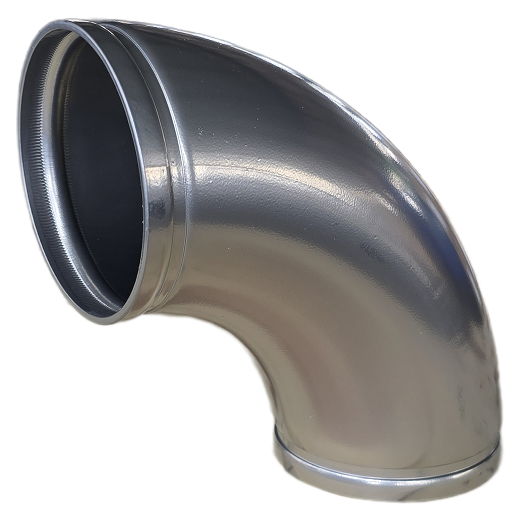

90도 엘보 SPP/SGP/SPPG 홈 피팅

강관 홈 피팅 (에폭시 코팅)

50% 10,000원

상품 선택옵션 1 개, 추가옵션 0 개

제조사 창주성존관업설비유한공사
원산지 중국
브랜드 창주성존관업설비유한공사
모델 90도 엘보 홈 피팅
시중가격 20,000원
판매가격 10,000원
0점
배송비결제 주문시 결제

선택옵션

관련상품

등록된 관련상품이 없습니다.

상품 상세설명

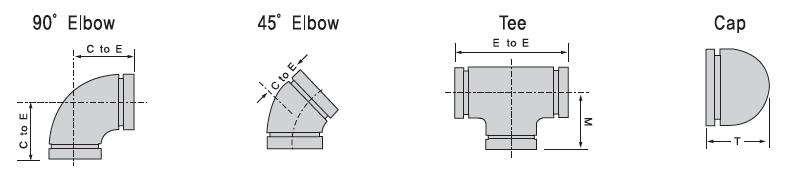

                                            탄소강관 그루브 피팅

                         (SPP/Sch40 Carbon Steel Grooved Fittings)






규격
(A)		 O.D
mm		 90° Elbow 45° Elbow 동경티 캡
C to E
mm		 중량
(SPP)
Kg		 중량
(Sch40)
Kg		 C to E
mm		 중량
(SPP)
Kg		 중량
(Sch40)
Kg		 E to E
mm		 M
mm		 중량
(SPP)
Kg		 중량
(Sch40)
Kg		 T
mm		 중량
(SPP)
Kg		 중량
(Sch40)
Kg
50 60.5 102.0 0.8 0.9 58.0 0.32 0.33 163.0 81.7 1.2 1.5 50.8 0.23 0.24
65 76.3 105.0 1.1 1.3 65.0 0.60 0.69 185.0 92.3 1.4 1.7 50.8 0.34 0.42
80 89.1 123.0 1.6 2.4 72.3 0.79 1.02 200.0 100.4 1.9 2.4 64.0 0.51 0.67
100 114.3 152.0 2.9 3.8 63.1 1.46 1.92 230.0 115.8 3.1 4.1 76.0 0.88 1.17
125 139.8 191.0 4.5 6.8 78.9 2.25 3.24 264.0 132.0 4.5 6.5 89.0 1.29 1.90
150 165.2 229.0 7.1 9.9 94.7 3.55 4.97 302.0 151.0 6.8 9.6 102.0 1.99 2.83
200 216.3 305.0 14.4 20.1 126.3 7.20 10.10 370.0 185.0 12.8 179.0 127.0 3.61 5.11
250 267.4 381.0 25.4 35.4 157.8 12.70 17.70 436.0 218.0 21.8 30.4 152.0 6.33 8.92
300 318.5 457.0 38.1 57.0 189.4 19.00 28.50 514.0 257.0 32.0 47.7 178.0 9.43 13.10
350 355.6 356.0 56.6 53.0 221.0 28.40 40.10 559.0 279.4 46.9 68.4 191.0 13.20 18.60
400 406.4 406.0 74.3 79.0 253.0 37.20 59.00 609.6 304.8 57.6 96.4 203.0 16.60 26.70
450 457.2 457.0 94.2 113.0 284.0 47.10 84.05 685.8 343.0 72.7 137.5 229.0 21.20 41.50
500 508.0 508.0 116.6 147.0 316.0 58.30 110.00 762.0 381.0 89.5 180.0 254.0 26.40 54.10
550 558.8 559.0 141.2 - 347.0 70.50 　 838.2 419.1 108.1 - 254.0 31.50 61.40
600 609.6 610.0 168.3 - 379.0 84.10 183.00 863.6 431.8 119.7 552.0 254.0 36.60 90.00
* 단, 90° 엘보 350A 이상은 Short Elbow Dimension 적용됩니다.

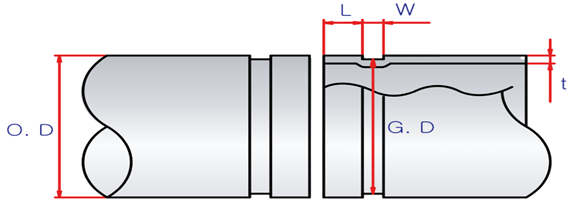

                        홈가공 치수표 ( GROOVE FITTINGS )




단위 : mm
규격
(A)		 파이프 외경(OD) 고무 삽입부(L) 홈너비(W) 홈외경(G.D) 홈깊이 관단
최대경  		 규격
(A)
기준치 최대 최소 기준치 최대 최소 기준치 최대 최소 기준 최소
25 34.0 34.5 33.5 15.88 16.67 15.09 7.14 7.93 6.35 30.80 29.80 1.60 36.0 25
32 42.7 43.2 42.2 15.88 16.67 15.09 7.14 7.93 6.35 38.99 38.61 1.86 45.0 32
40 48.6 49.1 48.1 15.88 16.67 15.09 7.14 7.93 6.35 45.09 44.70 1.76 51.1 40
50 60.5 61.0 60.0 15.88 16.67 15.09 8.74 9.53 7.92 57.15 56.77 1.68 63.0 50
65 76.3 77.0 75.6 15.88 16.67 15.09 8.74 9.53 7.92 72.26 71.80 2.02 78.7 65
80 89.1 89.9 88.3 15.88 16.67 15.09 8.74 9.53 7.92 84.94 84.48 2.08 91.4 80
100 114.3 115.1 113.5 15.88 16.67 15.09 8.74 9.53 7.92 110.08 109.57 2.11 116.8 100
125 139.8 140.6 139.0 15.88 16.67 15.09 8.74 9.53 7.92 135.48 134.97 2.16 142.2 125
150 165.2 166.0 164.4 15.88 16.67 15.09 8.74 9.53 7.92 160.78 160.22 2.21 167.6 150
200 216.3 217.3 215.3 19.05 19.84 18.26 11.91 12.70 11.12 211.61 210.96 2.35 220.7 200
250 267.4 268.7 266.1 19.05 19.84 18.26 11.91 12.70 11.12 262.60 261.61 2.40 271.8 250
300 318.5 320.0 317.0 19.05 19.84 18.26 11.91 12.70 11.12 312.90 312.14 2.80 322.8 300
350 355.6 357.1 354.1 23.83 24.62 23.04 11.91 12.70 11.12 350.04 349.28 2.78 359.0 350
400 406.4 407.9 404.9 23.83 24.62 23.04 11.91 12.70 11.12 400.84 400.08 2.78 410.0 400
450 457.2 458.7 455.7 25.40 26.19 24.61 11.91 12.70 11.12 451.64 450.88 2.78 461.0 450
500 508.0 509.5 506.5 25.40 26.19 24.61 11.91 12.70 11.12 502.44 501.68 2.78 512.0 500
550 558.8 560.3 557.3 25.40 26.19 24.61 12.70 13.49 11.91 550.06 549.30 4.37 563.9 550
600 609.6 611.1 608.1 25.40 26.19 24.61 12.70 13.49 11.91 600.86 600.10 4.37 614.0 600




상품 정보 고시

품명 90도 엘보 SPP.SGP/SPPG 홈 엘보
모델명 GE90
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 UL
제조국 또는 원산지 중국
제조자 창주성존관업설비유한공사
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 한국 (문진학 대표) 연락처 (한국) : 010-8831-4786
